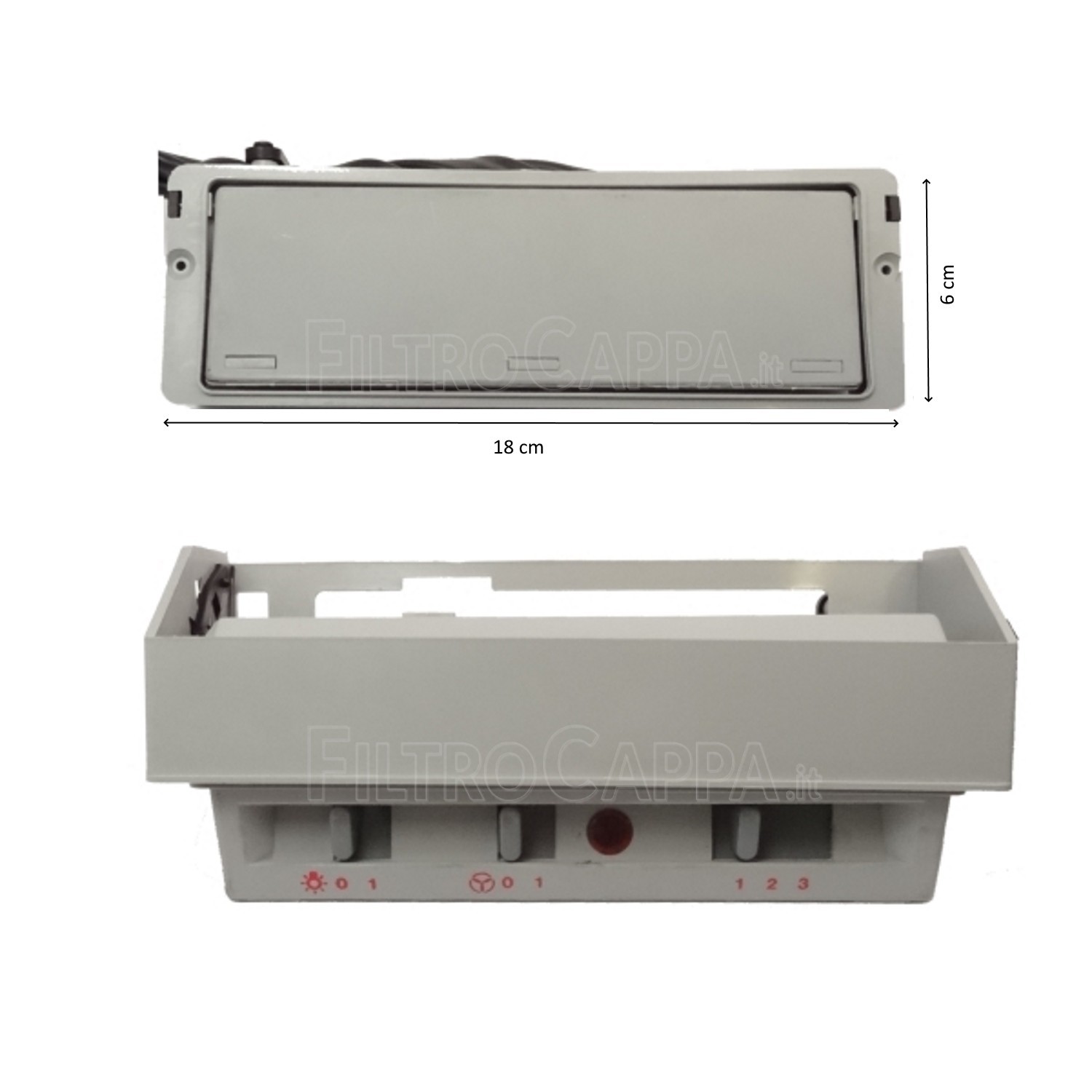

Schieberegler Armaturenbrett mit 3 Geschwindigkeiten und Licht komplett mit Elektronikplatine, Faber 4269034
BEDIENFELD FÜR 6/40-MOTOREN MIT 4 DIREKT
Kompatibilität
Faber-Dunstabzugshauben: Nova – Nova Soft – Egyzia – Ronda – Egizya – Futura 9705 – Inca Vario – Rondas
Electrolux Alno Dunstabzugshauben: AEF 3030 N - AEF3030N
Alternative Referenzcodes
Original Faber Code: 133.0064.913
Technische Spezifikationen
- Funktionen: Schieberegler am Armaturenbrett mit 3 Geschwindigkeiten und Lichtsteuerung, komplett mit elektronischer Platine.
- Motorkompatibilität: Geeignet für 6/40-Motoren mit 4-adrigem Anschluss.

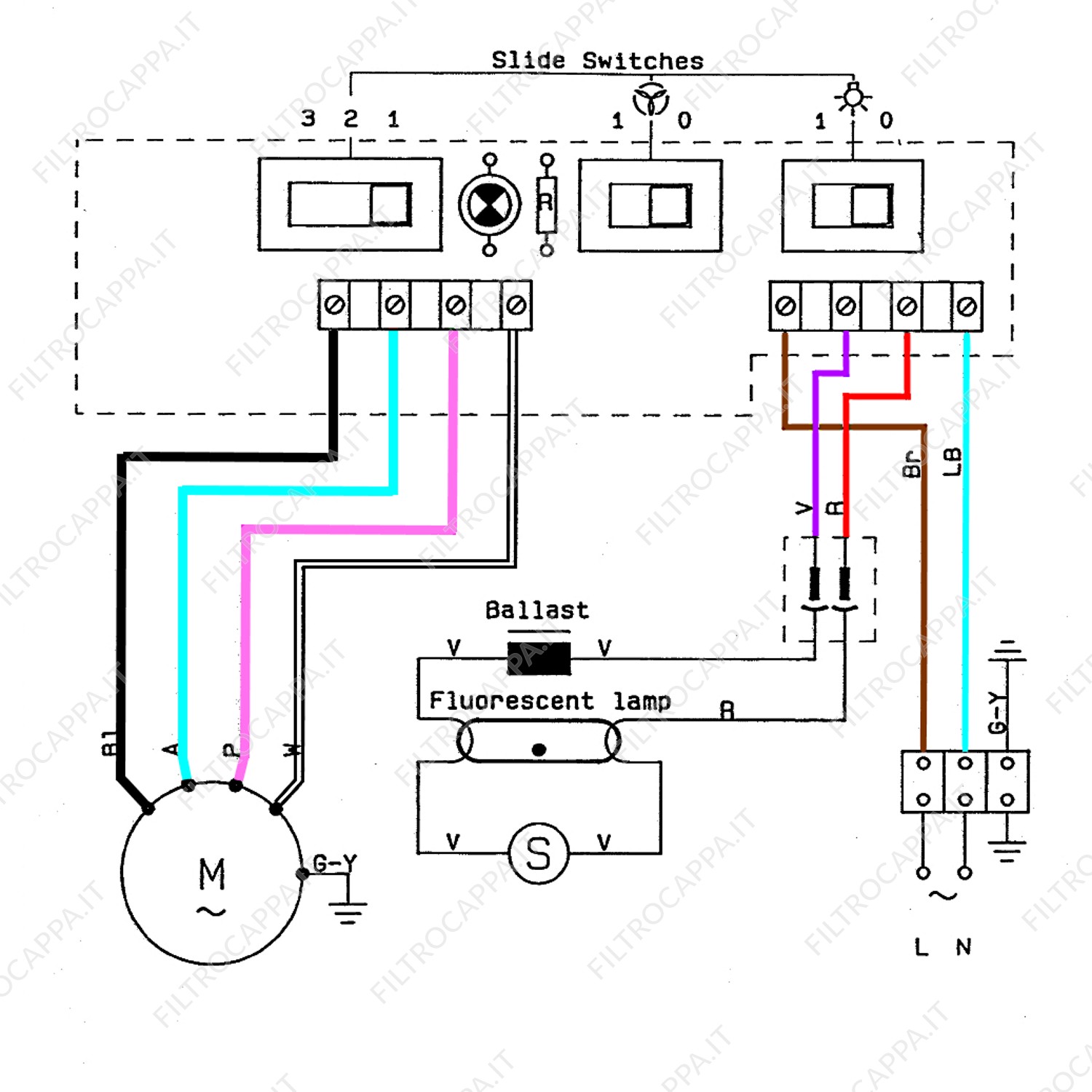

- Vorkonfektionierte Kabel:
- Dunstabzugshaubenbeleuchtung: 2 Drähte (Rot und Lila).
- Stromversorgung: 2 Drähte (Braun und Hellblau, 220 V Spannung).
- Motor: 4 Drähte (Blau, Rosa, Schwarz und Weiß).
- Erdung: 1 Draht (Gelb/Grün).
Installationsanleitung
Vorbereitung:
- Um die Sicherheit zu gewährleisten, trennen Sie die Dunstabzugshaube vom Stromnetz.
- Entfernen Sie die Metallfiltergitter und die Halterung des Aktivkohlefilters, indem Sie die 4 Schrauben lösen.
- Die komplette Leuchteneinheit lässt sich durch Entfernen der beiden Schrauben unter der Filterhalterung abnehmen.

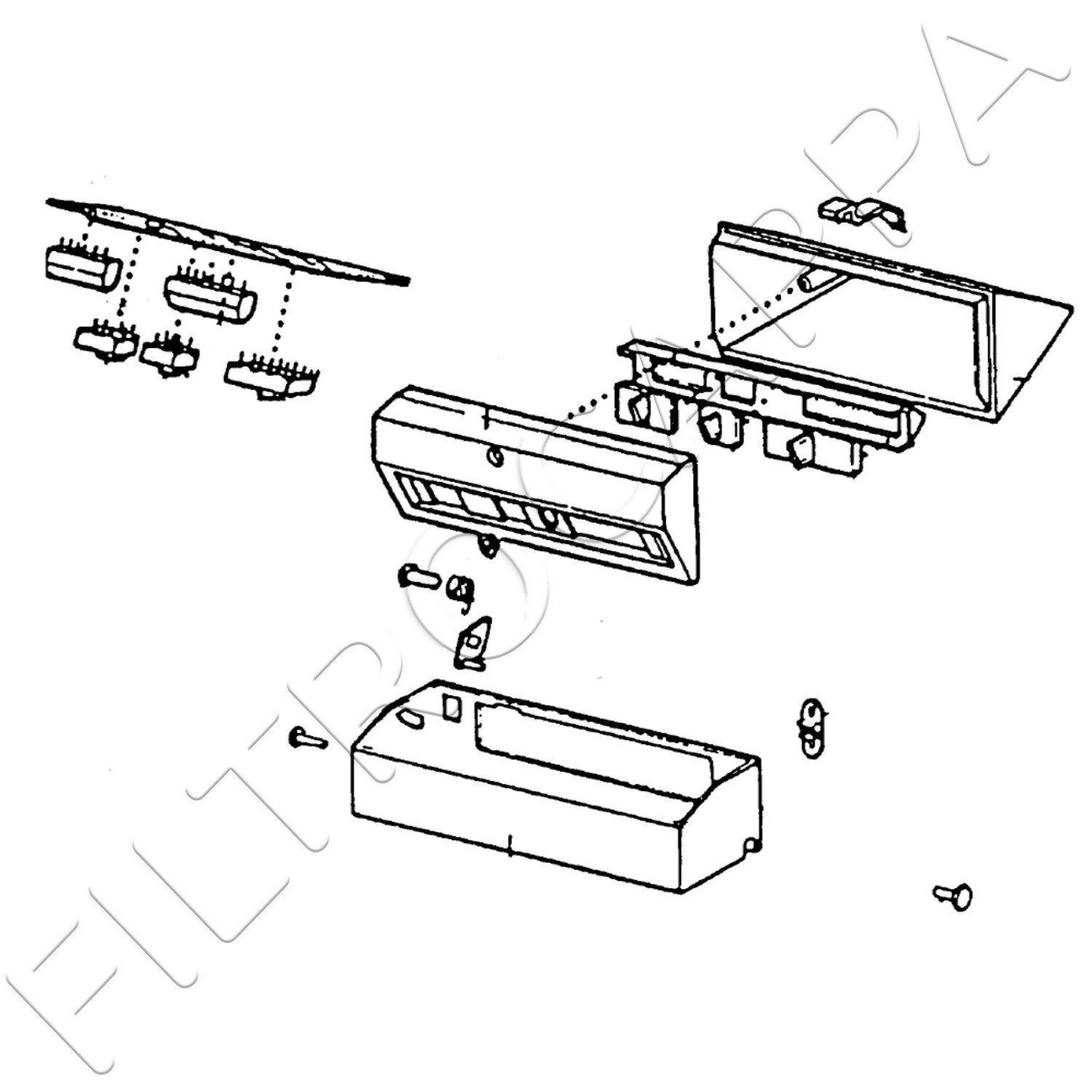

Ausbau der alten Steuereinheit:
- Lösen Sie die 6 Schrauben der beiden Halterungen und die 2 Schrauben der vorhandenen Steuereinheit.
Einbau der neuen Steuereinheit:
- Der Einbau des neuen Geräts erfolgt in umgekehrter Reihenfolge des Ausbaus.
- Verbinden Sie die vorkonfektionierten Drähte mit den entsprechenden Klemmen (Motor, Licht, Stromversorgung, Masse).
Überprüfung:
- Testen Sie die Funktionalität der 3 Geschwindigkeiten und des Lichts.
Produktvorteile
- Original Faber: Qualitätszertifizierung und garantierte Kompatibilität.
- Intuitive Installation: Vorkonfektionierte Kabel gewährleisten einen schnellen und einfachen Austausch.
- Zuverlässige Leistung: Ideal zur Wiederherstellung der vollen Funktionalität von Faber- und Electrolux-Alno-Dunstabzugshauben.
Dieses Produkt ist die perfekte Wahl, um die einwandfreie Funktion Ihrer Dunstabzugshaube zu gewährleisten und bietet eine schnelle und sichere Lösung für eine effektive Wartung.
